1
Cilindrada
850
2
Modelo
LE-MANS
3
Año
1984
4
Acabado
Le Mans III
5
Catálogo de recambios
Instalación eléctrica
6
Despiece
Catálogo de recambios
Caren.-parabrisas
por
Horquilla
Instalación eléctrica
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
16
17
18
19
20
20
20
20
21
21
22
22
23
23
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
49
50
51
51
52
53
53
54
54
55
56
56
57
57
58
58
59
59
60
60
61
61
62
63
64
1
Headlight
GU28740560
No disponible
1
Cpl headlightsteering headligh
GU28740530
No disponible
2
Lamp
GU93450119
No disponible
3
Lamp 12V-55/60W
GU93450232
No disponible
4
Dashboard cable
GU28747250
No disponible
5
Notched washer
GU95021105
3,07€ Precio unitario con IVA
6
Nut
GU92602205
No disponible
7
Lampholder
GU14756255
No disponible
8
Headlight wiring w/harness
GU14747455
11,40€ Precio unitario con IVA
9
Taillight assy
GU19740900
No disponible
10
Taillight
GU65740900
No disponible
11
Lamp
GU93450224
9,32€ Precio unitario con IVA
12
Taillight lens
GU65741700
No disponible
13
screw
GU98054214
No disponible
14
Hex screw
GU98054316
No disponible
15
Washer 5,3x10x0,5
GU95100121
No disponible
16
Nut
GU92602206
3,53€ Precio unitario con IVA
17
Hose clamp 3,6x20,6
GU14609650
2,84€ Precio unitario con IVA
18
Plate holder support
GU14474651
No disponible
18
Number plate holder
GU14474650
No disponible
19
screw
GU98052220
No disponible
20
Washer 5,25x14x1,5
GU95100059
3,42€ Precio unitario con IVA
21
Spacer
GU90716057
No disponible
22
Spacer
GU90716067
No disponible
23
Nut
GU92630105
3,55€ Precio unitario con IVA
24
screw
GU98052240
No disponible
25
Pad
GU14474750
No disponible
26
screw
GU98202530
No disponible
27
Washer
GU95000205
2,81€ Precio unitario con IVA
28
Rubber fuse box
GU17743000
No disponible
29
Cover
GU17743100
No disponible
30
Fuse 16A
GU17742550
No disponible
31
Starter relay
GU19732500
No disponible
32
Flasher unit
GU17750520
No disponible
33
Block
GU17751200
No disponible
34
Horn
GU14743700
No disponible
35
Nut
GU92602208
No disponible
36
Spring washer
GU95021108
2,96€ Precio unitario con IVA
37
Washer
GU95007208
No disponible
38
screw
GU98074420
No disponible
39
Electrical system
GU14747155
No disponible
40
Hose clamp 3,6x20,6
GU14609650
2,84€ Precio unitario con IVA
41
Cap
GU12735100
No disponible
42
Connector 15 vie
GU14756151
No disponible
43
Hose clamp 2,4x92
GU49609601
2,74€ Precio unitario con IVA
44
Taillight wiring harn.
GU28747350
No disponible
45
4-way connector
GU17755860
No disponible
46
Cap
GU17755760
No disponible
47
Cap
GU17756000
No disponible
48
Maintenance
GU19741200
No disponible
49
Rear turn indicator
GU28751650
No disponible
50
Lamp
GU93450129
No disponible
51
Turn indicator lens
GU28753750
No disponible
52
Connector 12 vie
GU19723100
No disponible
53
Nut
GU92602210
No disponible
54
Washer
GU95100308
No disponible
55
Taillight body
GU19741000
No disponible
56
Rear turn indicator
GU28751650
No disponible
57
Rear turn indicator supp.
GU28751750
No disponible
58
Front turn signal support
GU28731350
No disponible
59
Notched washer
GU95021110
No disponible
60
Washer
GU95007210
3,62€ Precio unitario con IVA
61
Nut
GU92602410
2,70€ Precio unitario con IVA
62
Fuse cable
GU17757240
No disponible
63
Wiring
GU18720150
No disponible
64
Resistor Module
GU28727200
No disponible

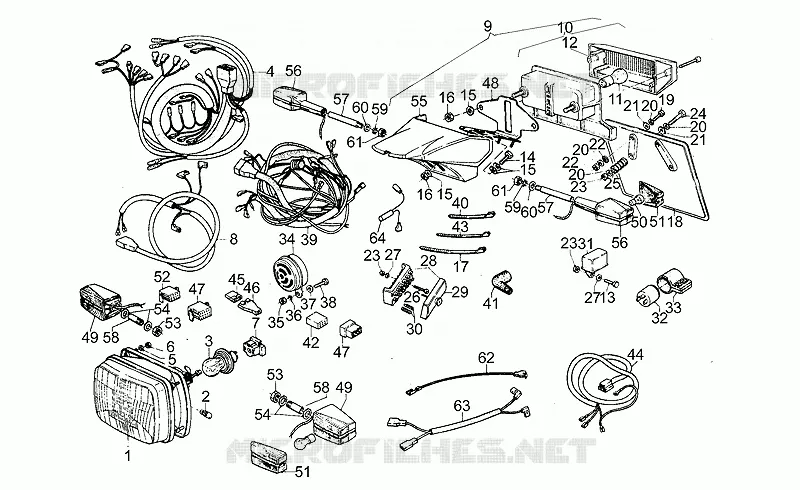

En esta página encontrará el esquema detallado Instalación eléctrica MOTO GUZZI LAVERDA SCARABEO. Esta vista explosionada permite identificar los diferentes componentes que necesita para mantener su máquina y encontrar rápidamente su referencia de pieza original MOTO GUZZI LAVERDA SCARABEO.


Los esquemas no son contractuales. En caso de duda, nuestros profesionales están disponibles para responder a sus preguntas. Al añadir una pieza al carrito, asegúrese de solicitar la cantidad deseada. El precio unitario indicado corresponde al precio de cada referencia para una cantidad de 1.
